商品信息
基本参数
- 产地广东
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌广州莱克阀门有限公司
- 型号lik
- 材质碳钢
- 连接形式法兰
- 压力环境常压
- 适用介质油品
- 外形大型
- 流动方向单向
- 工作温度常温
- 公称通径15-600mmmm
- 重量1250kg
- 产地德国
- 类型(通道位置)二通式
- 厂家德国莱克
产品简介：

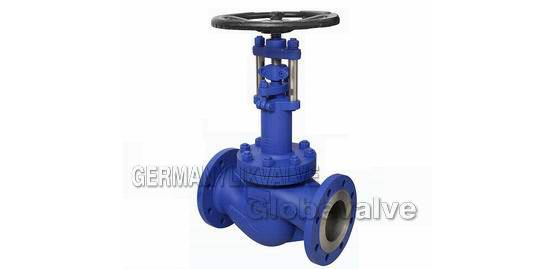

产品详情：进口加长波纹管截止阀
进口加长型波纹管截止阀适用于公称压力PN1．6〜16mpa，工作温度为-29〜350℃易燃，易爆，剧毒，有毒液体，高温导热油，液氨等介质。
普遍应用于：原油化工，化纤纺织，塑料造纸，动力钢，印染橡胶，天然气等气体系统中，安全准确的性能，普遍用以乙二醇等工业流体中。驱动方法包括手动，齿轮传动，电动，气动等
进口加长波纹管截止阀结构特性：
1.产品结构合理，密封确实，双稳固结实的波纹管密封设计（波纹管+填料），保证阀杆零泄漏。无流体损失，提高了工厂装置的安全性，并合乎国际密封规格。
2.密封面Co基硬质合金堆焊，耐磨，耐腐蚀，耐摩擦性能好，用到寿命长。
3，气门杆经调质处置，表面氮化，兼具不错的防腐，减摩性能；气门杆提升位置指示器越发直观。
■德标波纹管截止阀主要技术参数和性能规格：
进口扩展波纹管截止阀技术规格：
公称通径
15〜600毫米
结构construction
BB-BG-OS&Y
驱动方法operation
手动hand-operated
气动pneumatic
设计标准designstandard
DIN3356
结构尺寸face to facedimension
DIN3202
连接法兰flangedends
DIN2543-2545
测试和检查test&inspection
DIN3230
导入扩展的波纹管截止阀性能规格：
公称压（MPa）
nominalpressure
1.6
壳体测试压力（MPa）
shelltes
适用温度（℃）
suitabletemp
适用介质
suitablemadium
1.6
2.4
-20℃-350
水，蒸汽，油等
water，蒸汽，油等
2.5
3.75
4.0
6.0
进口加长波纹管截止阀主要构件：
真名part name
材料material
身体
GS-C25，CF8，CF3
碟片
2cr13，F304，F316
车轴销hingepin
F304，F316
波纹管componentbellowscombination
F304，F316L
bonnetbonnet
GS-C25，CF8，CF3
fillerpacking
柔性石墨Flexiblegraphite，ptfe
压套gland
25＃，F304，F316
定位器
25＃，F304，F316
阀杆螺母stemnut
铜合金ZQA19-4
手轮handwheel
碳钢carbonsteel
和帽cap
25＃
油杯oilcup
黄铜brass
六角螺母hexagonnut
ASTMA1932h，A193-8，A193-8M
双头螺栓
ASTMA193B7，A193-B8，A193-B8M
垫片gasket
柔性石墨+不锈钢
flexible graphite+stainless steel、PTFE
干
2cr13，F304，F316主要连接大小
