商品信息
基本参数
- 产地广东
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌广州莱克阀门有限公司
- 型号LIK
- 材质碳钢
- 驱动方式手动
- 连接形式法兰
- 压力环境高压
- 适用介质蒸汽
- 外形大型
- 流动方向单向
- 工作温度高温
- 公称通径15-600mm
- 重量100kg
- 产地德国
- 3C阀门类别工业
- 类型(通道位置)二通式
- 厂家德国
产品简介：

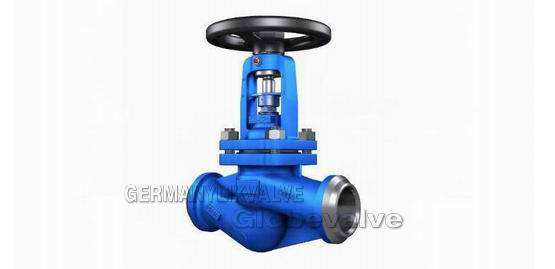

产品详情：德国莱克LIIK品牌---进口波纹管截止阀
进口的焊接波纹管截止阀内部采用波纹管构造，不锈钢波纹管的下端焊接在阀杆上，以防范工艺流体腐蚀阀杆，另一端放置阀体与阀盖之间，形成静态密封，采用双密封设计。如果波纹管失效，阀杆填料将避免泄漏。将波纹管焊接到阀杆上，以维持平稳的运行性能，并避免阀芯振动所引起的阀杆振动。*适用于蒸汽，易燃，易爆，高纯度，有毒和其他介质的管道。
进口焊接波纹管截止阀的特色：
1.产品结构合理，密封性能可靠，外形美观；
2.密封面Co基硬质合金的堆焊，耐磨，耐腐蚀，耐磨性好，采用寿命长；
3.阀杆经调质处置，表面氮化，有着不错的耐腐蚀性和耐摩擦性。
4.直角德标波纹管截止阀双密封，性能更可靠；
5.气门杆提升位置指示愈发直观；
6.零件材料，法兰和对接焊号大小可以根据实际上工作条件或用户要求合理选项，以满足各种工程需要。
进口焊接波纹管截止阀产品特征：
1.双密封设计（波纹管+填料）如果波纹管失效，阀杆填料也将避免泄漏并相符国际密封标准化
2.无油液流失，缩减能量损失，提高工厂装置安全性
3.用到寿命长，缩减维护时间，减低运营成本
4.牢固结实的波纹管密封设计，保证阀杆零泄漏并提供免维护条件
5.气体介质阀座采用PTFE软密封材料，以提高该阀的密封性能
6.耐高温≤425℃阀座采用锥形硬密封。达到气密性能，零泄漏
进口焊接波纹管截止阀技术规范
驱动方法
手动，电动
设计标准
DIN3356，ASME B16.10，BS1873
结构长度
DIN3202，ASME B16.10
连通法兰
DIN2543-2545，ASME B16.5
测试检验
DIN3230，API598
进口焊接波纹管截止阀性能标准：
公表示压力
壳体测试压力（MPa）
密封测试压力（MPa）
适用温度（℃）
适用介质
1.6
2.4
1.76
-20℃450℃
水，蒸汽，油等
2.5
3.75
2.75
4.0
6.0
4.4
进口焊接波纹管截止阀主要零件材料
人名part name
材料material
身体
GS-C25，CF8，CF3
碟片
2cr13，F304，F316
车轴销hingepin
F304，F316
波纹管componentbellowscombination
F304，F316L
bonnetbonnet
GS-C25，CF8，CF3
fillerpacking
柔性石墨Flexiblegraphite，ptfe
压套gland
25＃，F304，F316
定位器
25＃，F304，F316
阀杆螺母stemnut
铜合金ZQA19-4
手轮handwheel
碳钢carbonsteel
和帽cap
25＃
油杯oilcup
黄铜brass
六角螺母hexagonnut
ASTMA1932h，A193-8，A193-8M
双头螺栓
ASTMA193B7，A193-B8，A193-B8M
垫片gasket
柔性石墨+不锈钢
干
2cr13，F304，F31
